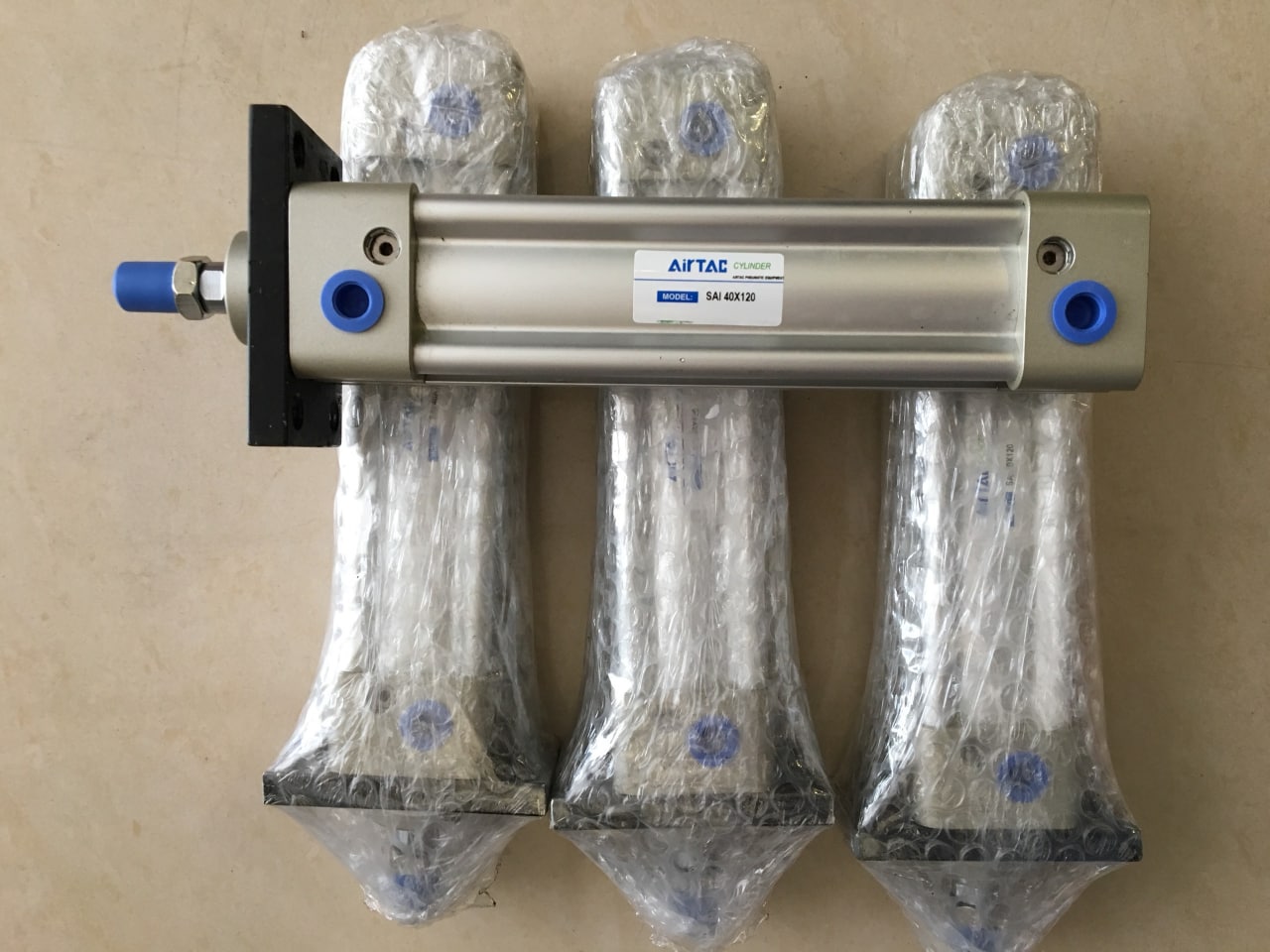

Xy lanh vuông SAI (ISO 15552) của Airtac

0 VNĐ

Đây là dòng thay thế trực tiếp cho SMC C95/SE series cũ và được dùng rất rộng rãi trong tự động hóa công nghiệp tại Việt Nam.

Đặt hàng Tư vấn

Dòng xi lanh vuông SAI (ISO 15552) của Airtac là series xi lanh tiêu chuẩn cao cấp, thân nhôm vuông (profile cylinder không thanh giằng), thiết kế compact, chịu lực tốt, chống ăn mòn, lắp cảm biến dễ dàng (có rãnh sensor 2 bên thân). Đây là dòng thay thế trực tiếp cho SMC C95/SE series cũ và được dùng rất rộng rãi trong tự động hóa công nghiệp tại Việt Nam.

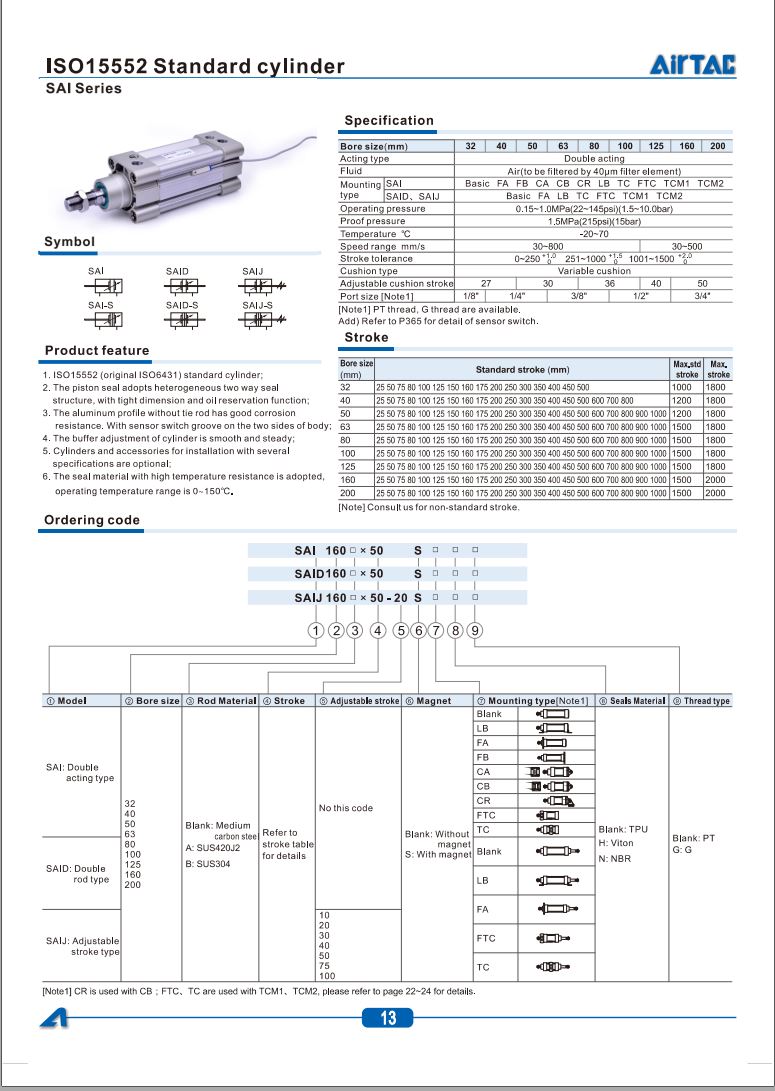

Phân tích mã cơ bản SAI

SAI: Series xi lanh vuông tiêu chuẩn (Square profile cylinder, ISO 15552).
Bore: Đường kính piston (32 / 40 / 50 / 63 / 80 / 100 / 125 / 160 / 200 mm).
× [Stroke]: Hành trình (stroke) mm.
S: Có nam châm (with magnet) → lắp cảm biến vị trí (rất nên chọn cái này).
Thread mặc định: PT (không ghi). Muốn G thread thì ghi thêm G ở cuối (ví dụ: SAI50×100SG).

Ví dụ:

SAI50×100S = Bore 50mm, stroke 100mm, có nam châm, thread PT.
SAI63×200SG = Bore 63mm, stroke 200mm, có nam châm, thread G.

Đặc điểm chính của dòng SAI

Tiêu chuẩn: ISO 15552 (ISO 6431 cũ).
Kiểu hoạt động: Double acting (tác động kép).
Áp suất làm việc: 0.1 ~ 1.0 MPa (proof 1.5 MPa).
Nhiệt độ: -20°C ~ 80°C (có loại chịu nhiệt cao đến 150°C).
Seal: TPU chuẩn (có Viton/G cho môi trường đặc biệt).
Ưu điểm: Thân nhôm vuông nhẹ, bền, buffer điều chỉnh khí nén 2 đầu, lắp mounting linh hoạt (LB, FA/FB, CA, CB, TC...).

Các mã thông dụng nhất (phổ biến ở VN)

Dưới đây là danh sách đầy đủ các mã hay dùng (đã bổ sung thêm nhiều hành trình phổ biến):

Bore 32mm SAI32×25S, SAI32×50S, SAI32×75S, SAI32×100S, SAI32×125S, SAI32×150S, SAI32×200S

Bore 40mm SAI40×25S, SAI40×50S, SAI40×75S, SAI40×100S, SAI40×125S, SAI40×150S, SAI40×200S, SAI40×250S

Bore 50mm (rất phổ biến) SAI50×25S, SAI50×50S, SAI50×75S, SAI50×80S, SAI50×100S, SAI50×125S, SAI50×150S, SAI50×175S, SAI50×200S, SAI50×250S, SAI50×300S, SAI50×400S, SAI50×500S

Bore 63mm (bán chạy nhất) SAI63×25S, SAI63×50S, SAI63×75S, SAI63×80S, SAI63×100S, SAI63×125S, SAI63×150S, SAI63×160S, SAI63×175S, SAI63×200S, SAI63×250S, SAI63×300S, SAI63×400S, SAI63×500S, SAI63×600S, SAI63×700S

Bore 80mm SAI80×50S, SAI80×75S, SAI80×100S, SAI80×125S, SAI80×150S, SAI80×200S, SAI80×250S, SAI80×300S, SAI80×400S, SAI80×500S, SAI80×600S

Bore 100mm SAI100×50S, SAI100×100S, SAI100×125S, SAI100×150S, SAI100×200S, SAI100×250S, SAI100×300S, SAI100×400S, SAI100×500S, SAI100×600S, SAI100×800S

Bore 125mm SAI125×50S, SAI125×100S, SAI125×150S, SAI125×200S, SAI125×250S, SAI125×300S, SAI125×400S, SAI125×500S, SAI125×600S, SAI125×700S, SAI125×1000S

Bore 160mm SAI160×100S, SAI160×150S, SAI160×200S, SAI160×250S, SAI160×300S, SAI160×400S, SAI160×500S, SAI160×600S, SAI160×800S, SAI160×1000S

Bore 200mm (lớn) SAI200×100S, SAI200×200S, SAI200×300S, SAI200×400S, SAI200×500S, SAI200×600S, SAI200×800S, SAI200×1000S

Các biến thể khác hay gặp

Double rod: SAID50×100S, SAID63×150S, SAID80×200S...
Adjustable stroke: SAIJ63×100-50S...

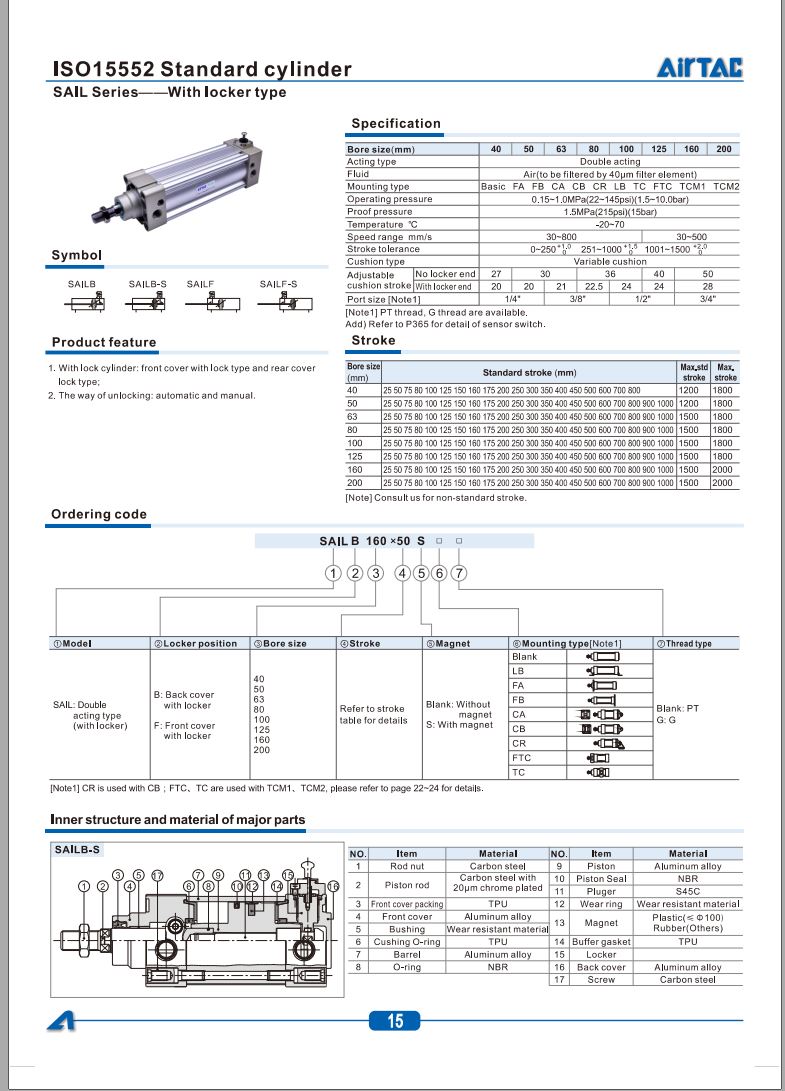

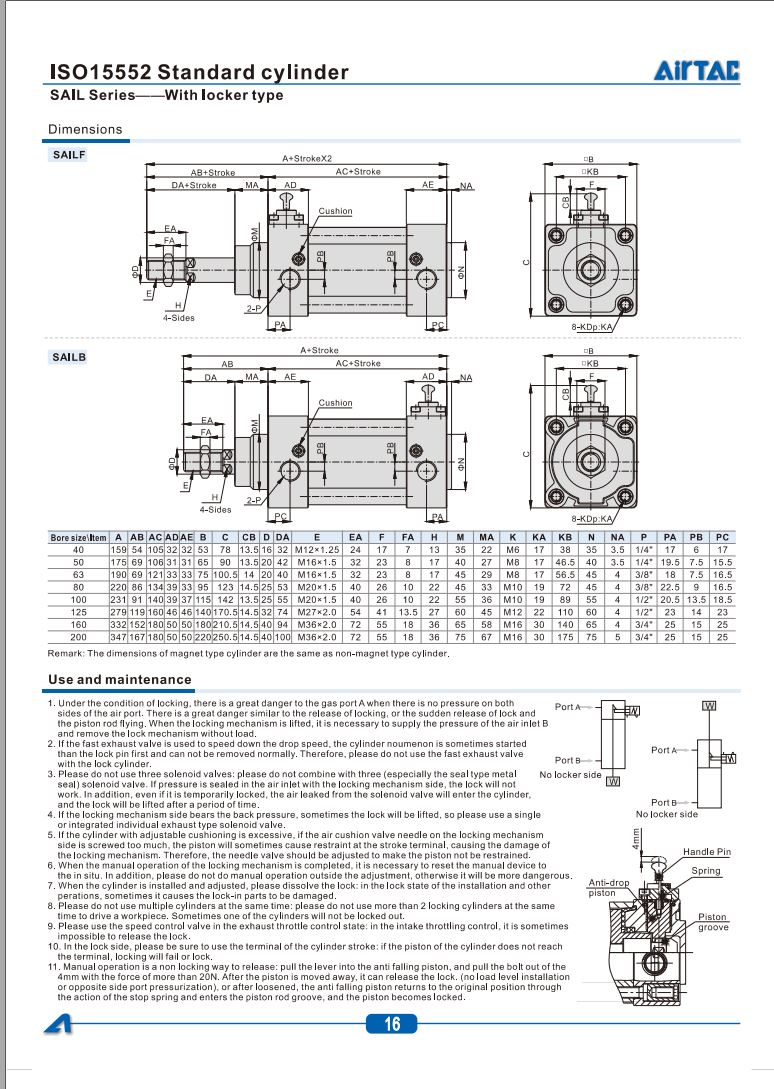

With lock: SAIL63×150S, SAIL80×200S...
With valve: SAIF50×100S...

Tóm tắt sự khác biệt chính:

Model tiêu chuẩn SAIxxS: Hàng catalog, có sẵn, giao nhanh, giá tốt.
Model tùy chỉnh (non-standard stroke hoặc biến thể): Vẫn đặt được nhưng thời gian lâu hơn và giá cao hơn một chút.
