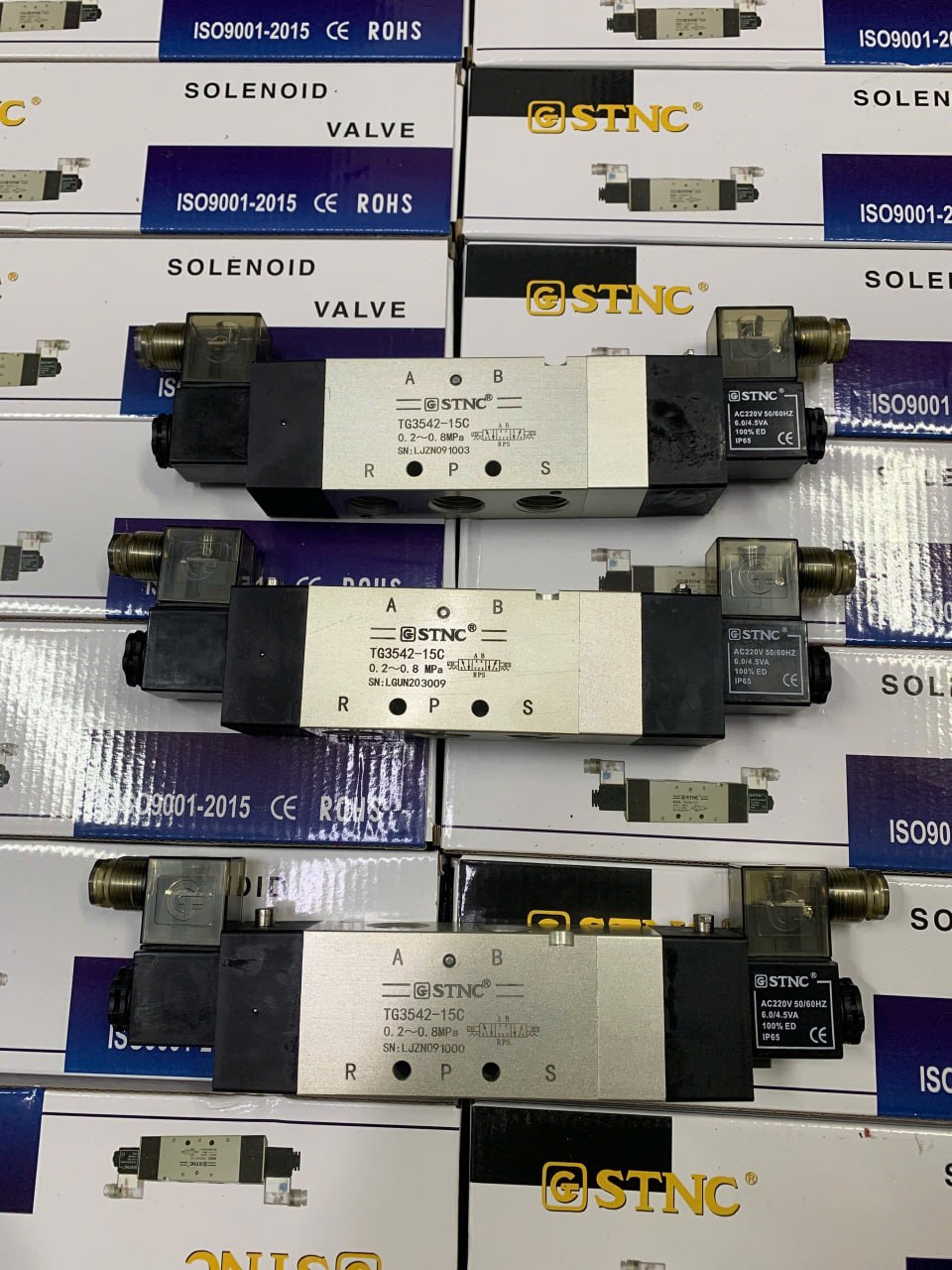

Van điện từ STNC TG3542

Van điện từ STNC TG3542 là model van điện từ 5/3 way (3 vị trí, 5 cổng) thuộc dòng TG series của STNC. Đây là van điện từ pilot cỡ lớn, dùng để điều khiển xi lanh khí nén bore lớn với khả năng giữ vị trí trung tâm (center position).

Đặc điểm nổi bật của TG3542

• Kiểu van: 5/3 way, pilot-operated (có thể single coil hoặc double coil tùy biến thể).
• Số cổng: 5 cổng, 3 vị trí (5/3).
• Các phiên bản center:
  • Closed Center (TG3552)
  • Exhaust Center (TG3562)
  • Pressure Center (TG3572)
• Cỡ cổng: G3/8" (10) hoặc G1/2" (15).
• Lưu lượng: Cao (khoảng 1500 – 2500 lít/phút tùy cỡ).
• Áp suất làm việc: 0.15 ~ 0.8 MPa (tối đa 1.0 MPa).
• Nhiệt độ hoạt động: -5°C ~ +60°C.
• Điện áp coil: AC220V, AC110V, DC24V, DC12V.
• Tính năng:
  • Manual override (nút nhấn thủ công).
  • Đèn LED báo trạng thái.
  • Coil dễ thay thế.
  • Có thể lắp manifold.

Mã sản phẩm thông dụng

• TG3542-10-DC24V (G3/8", DC24V)
• TG3552-10-DC24V (Closed Center)
• TG3562-10-DC24V (Exhaust Center)
• TG3572-10-DC24V (Pressure Center)

Thông số kỹ thuật

• Cách thức hoạt động: Pilot.
• Thời gian đáp ứng: Nhanh.
• Tuổi thọ: Cao khi sử dụng đúng.
• Trọng lượng: Khoảng 0.7 – 1.1 kg.

Ứng dụng phổ biến

• Điều khiển xi lanh khí nén bore lớn (TGC80 ~ TGC200) cần giữ vị trí trung tâm.
• Hệ thống khí nén máy dập, máy ép, robot công nghiệp.
• Ứng dụng yêu cầu van 5/3 way để khóa hoặc xả khí trung tâm.

Lưu ý khi sử dụng

• Chọn đúng loại center (Closed/Exhaust/Pressure) phù hợp nhu cầu.
• Lắp FRL trước van.
• Kiểm tra manual override định kỳ.
