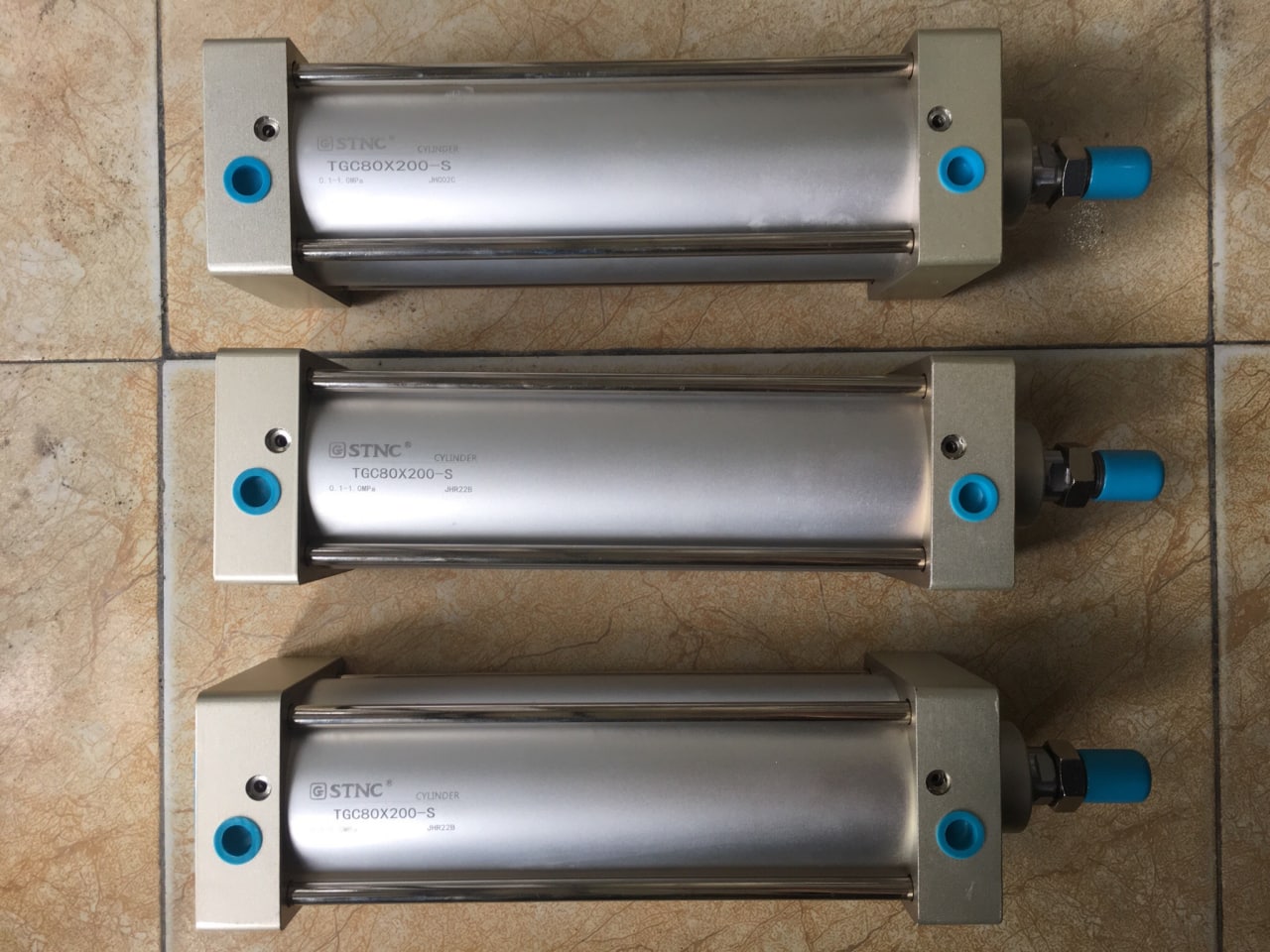

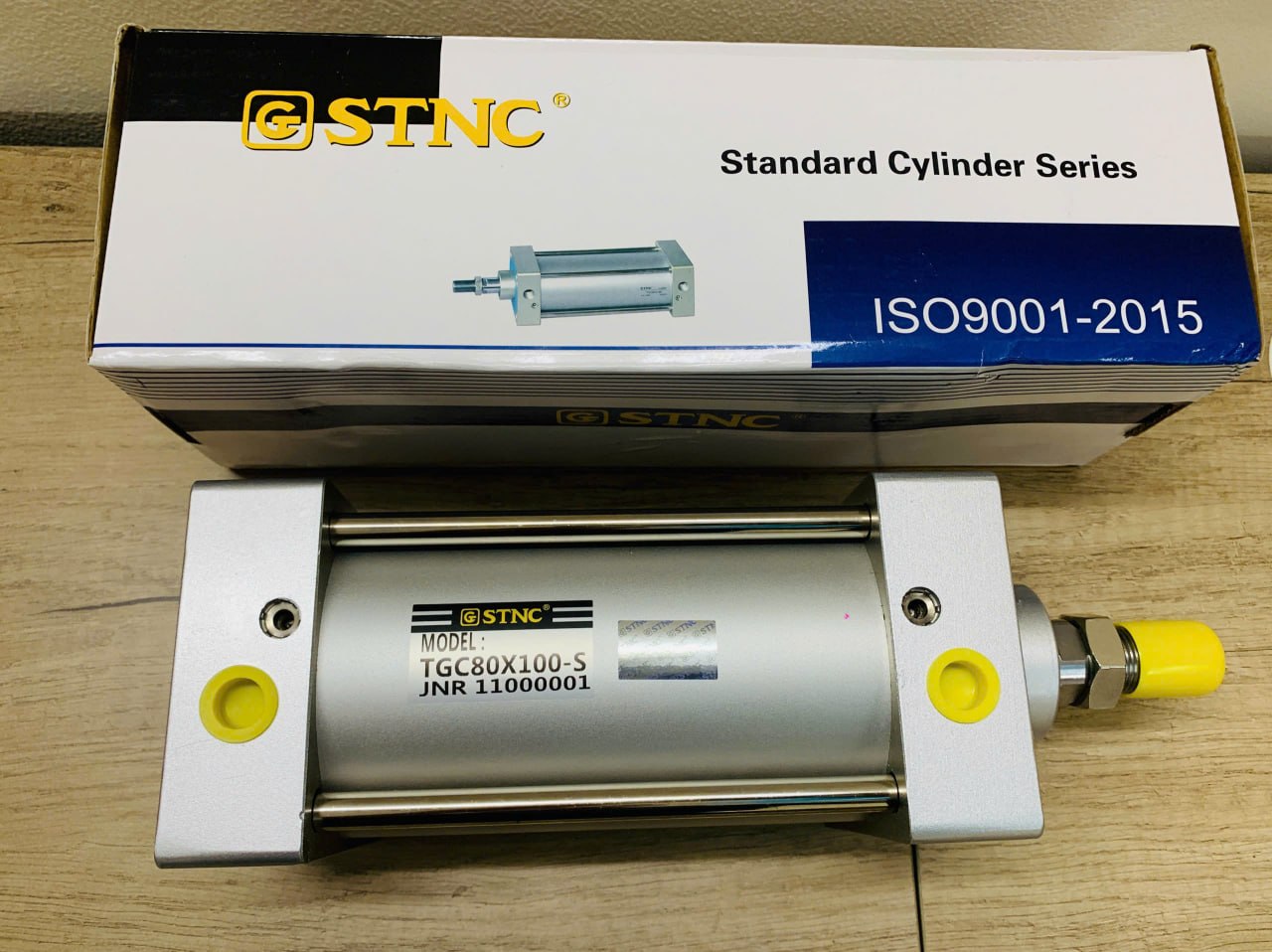

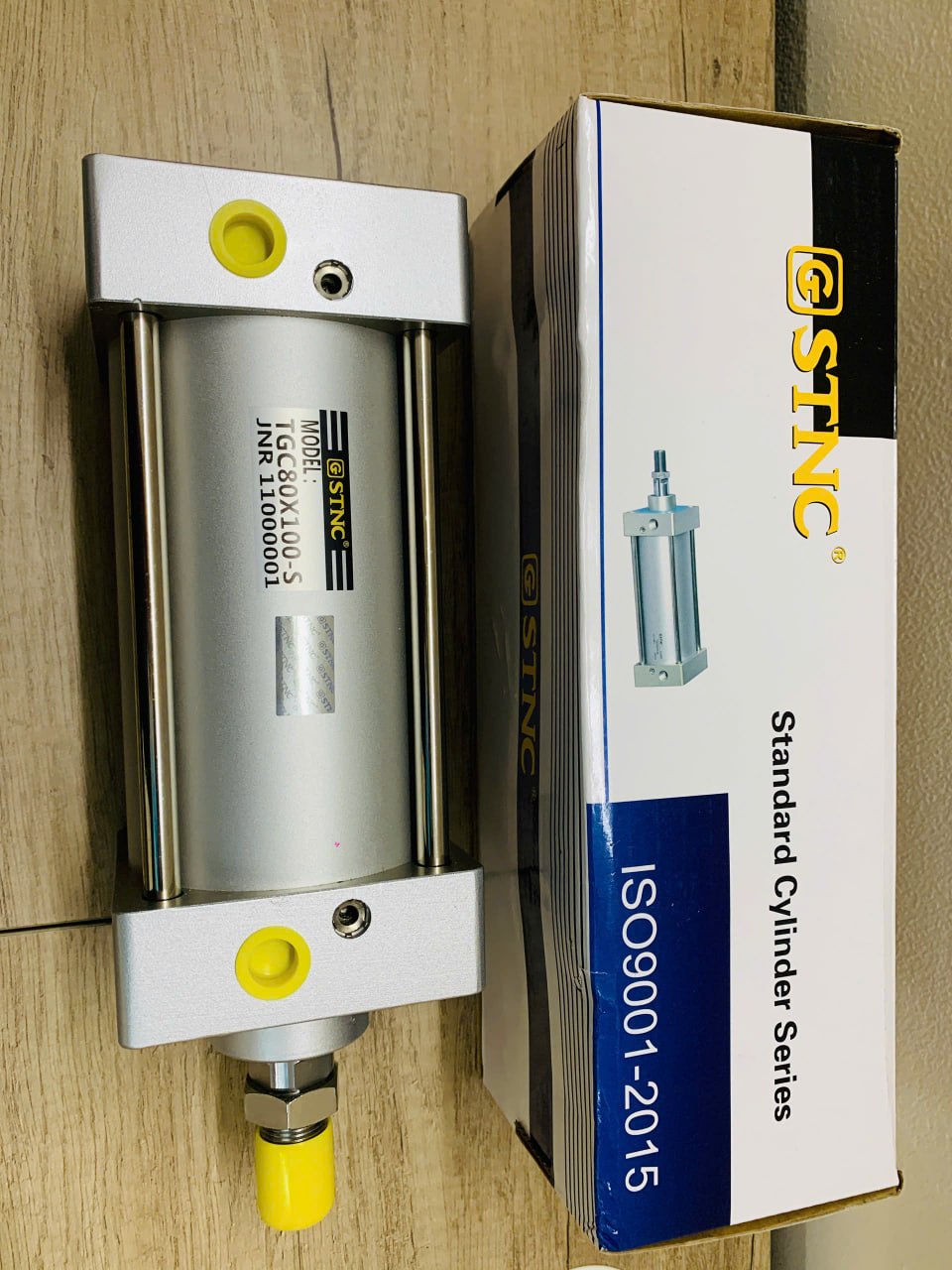

Xi lanh khí nén vuông STNC dòng TGC80

Xi lanh khí nén vuông STNC dòng TGC80 là model có lực đẩy mạnh trong dòng TGC (profile/tie-rod cylinder) của STNC, rất phù hợp cho các ứng dụng công nghiệp nặng như máy ép, máy đóng gói lớn, dây chuyền sản xuất, thiết bị nâng hạ, kẹp phôi lớn, robot công nghiệp... Thiết kế vuông chắc chắn, tương thích tiêu chuẩn Airtac SC series.

Đặc điểm nổi bật của dòng TGC80

• Loại: Tác động kép (Double Acting), không cần bôi trơn.
• Đường kính piston (Bore): 80 mm.
• Thanh piston (Rod): Thường Ø25 mm.
• Hành trình (Stroke): Từ 25 mm đến 1000 mm (hoặc tùy chỉnh lên đến 2000 mm).
• Áp suất làm việc: 0.1 ~ 0.9 MPa (tối đa 1.35 MPa).
• Tốc độ: 50 ~ 800 mm/s.
• Nhiệt độ hoạt động: -10°C ~ +60°C.
• Port size: G3/8 hoặc G1/2 (tùy biến thể).
• Vật liệu: Thân hợp kim nhôm anodized chống ăn mòn, thanh piston thép mạ crom, phớt cao su chịu mài mòn.
• Ưu điểm: Đệm khí hai đầu (cushion) điều chỉnh êm ái, dẫn hướng tốt, lắp đặt linh hoạt nhiều tư thế, tuổi thọ cao, thay thế linh kiện dễ dàng và giá thành cạnh tranh.

Mã sản phẩm thông dụng (Common Models)

Mã cơ bản: TGC80 × Stroke (hoặc TGC80-Stroke). Thêm S cho phiên bản có nam châm (with magnet) để lắp cảm biến hành trình.

Các mã hành trình phổ biến cho TGC80:

• TGC80×25 / TGC80×25S
• TGC80×50 / TGC80×50S
• TGC80×75 / TGC80×75S
• TGC80×100 / TGC80×100S
• TGC80×125 / TGC80×125S
• TGC80×150 / TGC80×150S
• TGC80×200 / TGC80×200S
• TGC80×250 / TGC80×250S
• TGC80×300 / TGC80×300S
• TGC80×350 / TGC80×350S
• TGC80×400 / TGC80×400S
• TGC80×450 / TGC80×450S
• TGC80×500 / TGC80×500S
• TGC80×600 / TGC80×600S
• TGC80×700 / TGC80×700S
• TGC80×800 / TGC80×800S
• TGC80×900 / TGC80×900S
• TGC80×1000 / TGC80×1000S (và cao hơn theo yêu cầu)

Mã lắp đặt (Mounting options):

• Không ký hiệu: Basic (đế vuông tiêu chuẩn).
• LB: Foot mounting (chân đế).
• FA/FB: Flange (mặt bích trước/sau).
• CA/CB: Clevis (mắt cá).
• TC: Trunnion (chốt ngang), v.v.

Ví dụ: TGC80×200S-LB (hành trình 200mm, có nam châm, lắp chân đế).

Thông số tham khảo (Approximate)

• Lực đẩy (tại 0.5 MPa): Khoảng 2.500 N (tính theo diện tích piston ≈ π × (40)^2 mm²).
• Trọng lượng: Tăng theo hành trình (khoảng 2.5 - 6 kg tùy stroke).

Lưu ý khi sử dụng

• Sử dụng khí nén sạch, khô (kết hợp bộ lọc điều áp FRL).
• Tránh tải lệch tâm hoặc tải ngang lớn (đặc biệt với hành trình dài).
• Lắp cảm biến từ nếu cần (phiên bản S).
• Bảo dưỡng phớt và đệm khí định kỳ.
