Thông số kỹ thuật Bộ làm mát dầu (Air Oil Cooler) AH1417T-CA của hãng Coolbit (Taiwan)*
Thông tin chung
- Hãng sản xuất: Coolbit (Taiwan)
- Model: AH1417T-CA* (phiên bản single fan, T-series)
- Loại: Bộ làm mát dầu thủy lực bằng gió (Air Blast / Air Cooled Oil Cooler)
- Ứng dụng: Làm mát dầu thủy lực cho hệ thống trung bình đến lớn, phù hợp bơm thủy lực 7.5 - 10 HP, máy ép nhựa, máy CNC lớn, máy công nghiệp, hệ thống hydraulic công suất trung bình.
- Chất liệu: Hợp kim nhôm cao cấp (plate-fin heat exchanger), nhẹ, truyền nhiệt tốt, bền bỉ.
- Kích thước (D x R x C): Khoảng 580 × 450 × 380 mm (packing size ~585 × 350 × 410 mm)
- Trọng lượng: Khoảng 20.5 - 25 kg
- Đường kính quạt: 300 mm
- Cổng kết nối: 1" (PT / Rc / BSPT)
- Diện tích tản nhiệt: 6.2 m²
Thông số chính
| Thông số | Giá trị |
|---|---|
| Lưu lượng dầu | 30 - 150 Lít/phút (LPM) |
| Áp suất làm việc tối đa | 20 Bar (2 MPa) - Áp suất động |
| Áp suất thử | 30 Bar (3 MPa) |
| Nhiệt độ sử dụng tối đa | 120°C |
| Dung tích làm mát | 8 kW hoặc 10.000 Kcal/h (△T=30°C) |
| Môi chất | Dầu thủy lực không ăn mòn nhôm |
Thông số quạt (Fan) – Single Fan
Phiên bản AC (CA):*
- Điện áp: AC 110V / 220-230V / 380V
- Tần số: 50/60 Hz
- Công suất quạt: 142W / 135W
- Lưu lượng gió: ~1.810 - 2.760 m³/h
- Tốc độ: 1.450 / 1.650 RPM (tùy phiên bản)
- Độ ồn: ~60 dB(A)

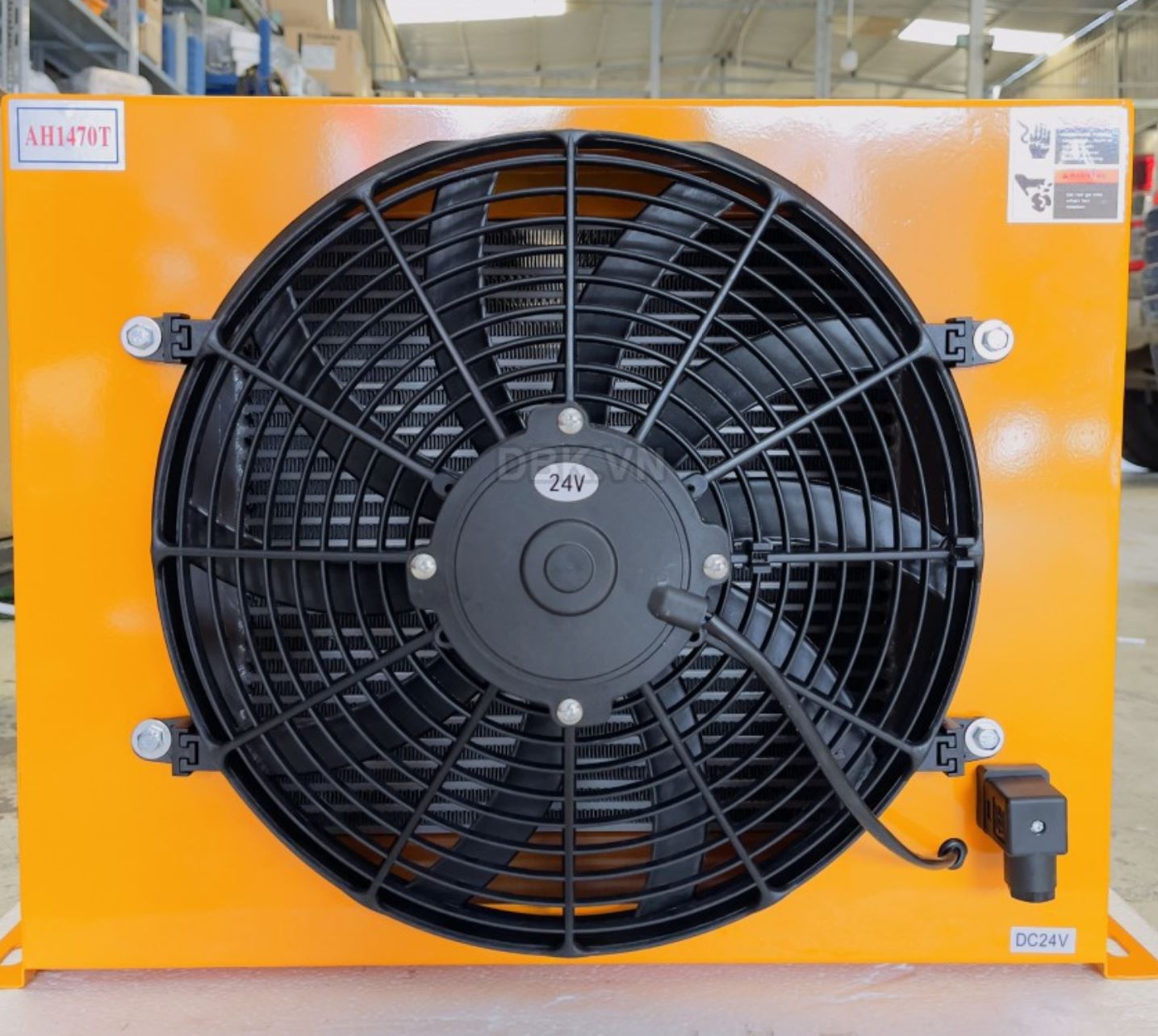

Phiên bản DC (nếu có DC version):
- DC12V (~90-120W) hoặc DC24V (~108-216W)
- Lưu lượng gió lớn, phù hợp thiết bị di động.
Lưu ý lắp đặt & sử dụng
- Bắt buộc lắp van bypass hoặc van nổ (explosion-proof valve / relief valve) khi lắp trên đường hồi dầu để tránh vỡ cooler do áp suất đột ngột.
- Khuyến nghị lắp mạch vòng độc lập (offline cooling) với bơm nhỏ riêng để hiệu quả và an toàn tối ưu.
- Phù hợp chạy liên tục ở tải trung bình - lớn.
LIÊN HỆ ĐỂ ĐƯỢC TƯ VẤN MIỄN PHÍ :
0902 747 188 - 0938 616 002 : kd.hoaiduc@gmail.com
Sản phẩm khác
Quạt làm mát dầu AH0608LT
Hãng sản xuất: Coolbit - TAIWAN. Model: AH0608LT-CA*
Quạt làm mát AH0608T- CA
Hãng sản xuất: Coolbit - TAIWAN. Model: AH0608T-CA*
Bộ làm mát dầu AH1012-CA*
Hãng sản xuất: Coolbit - TAIWAN. Model: AH1012-CA*
Quạt giải nhiệt dầu AH1417T-A
Hãng sản xuất: Coolbit - TAIWAN. Model: AH1417T-A*

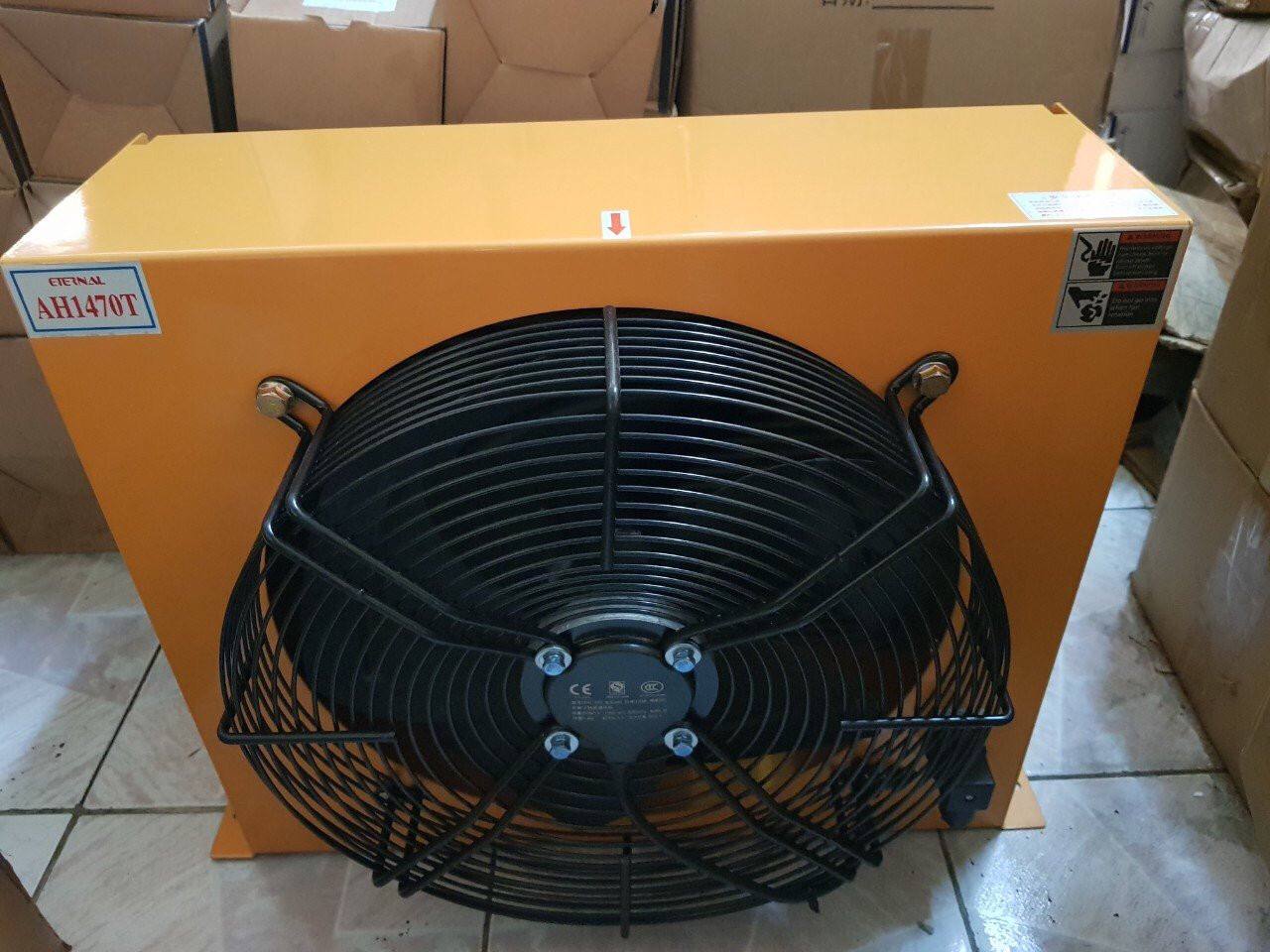

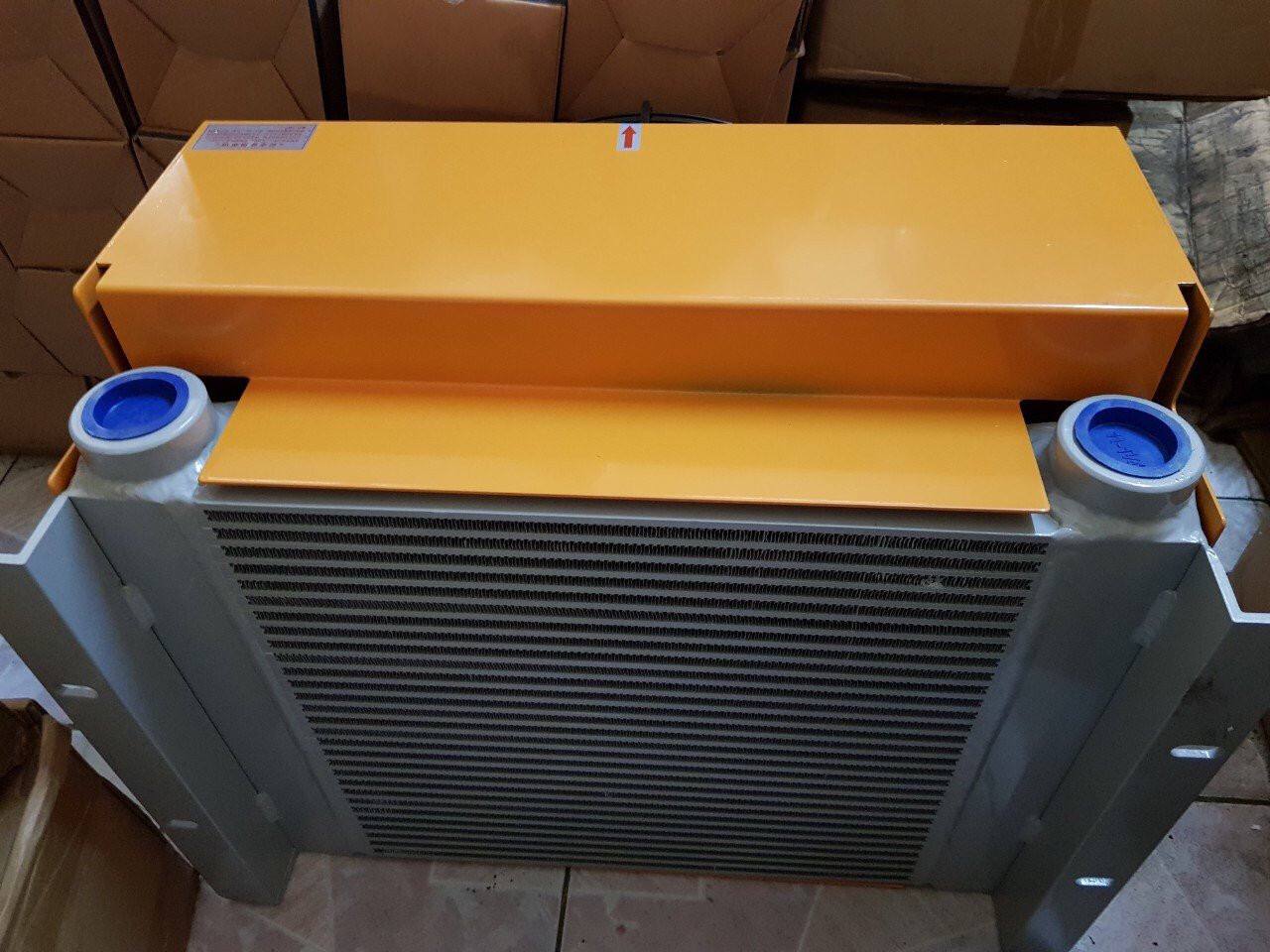

Quạt làm mát dầu AH1470T-A
