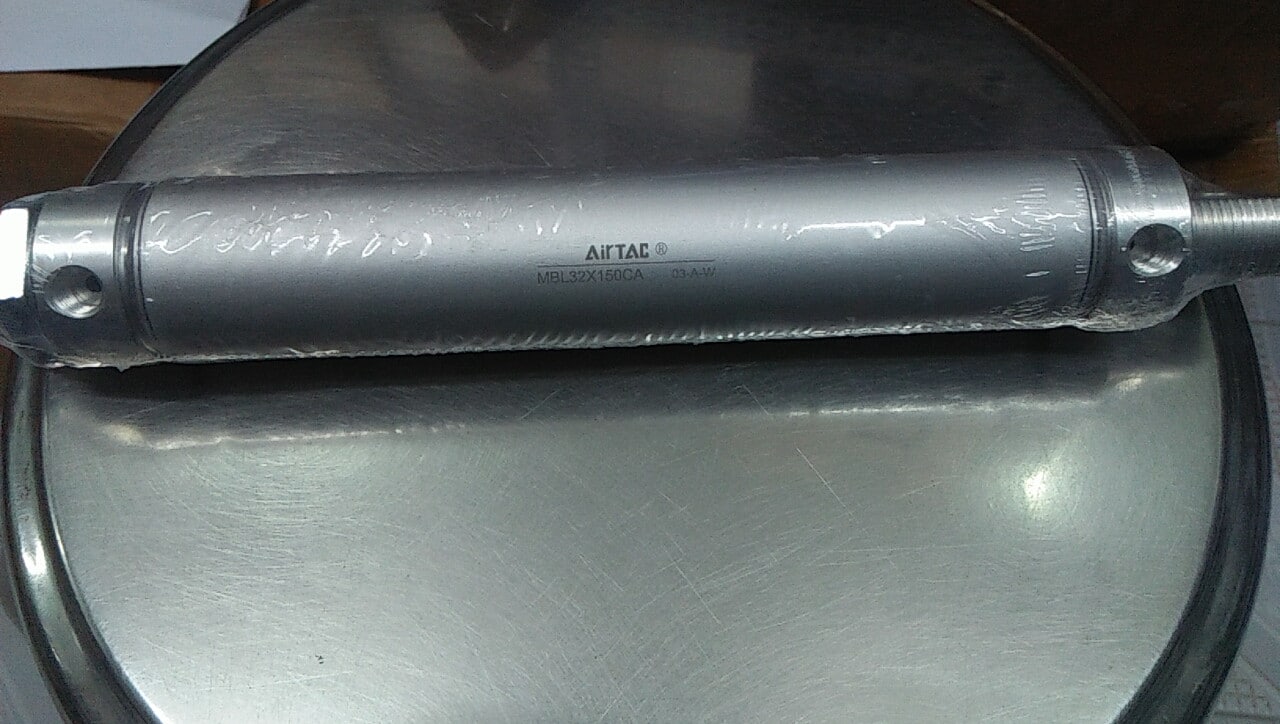

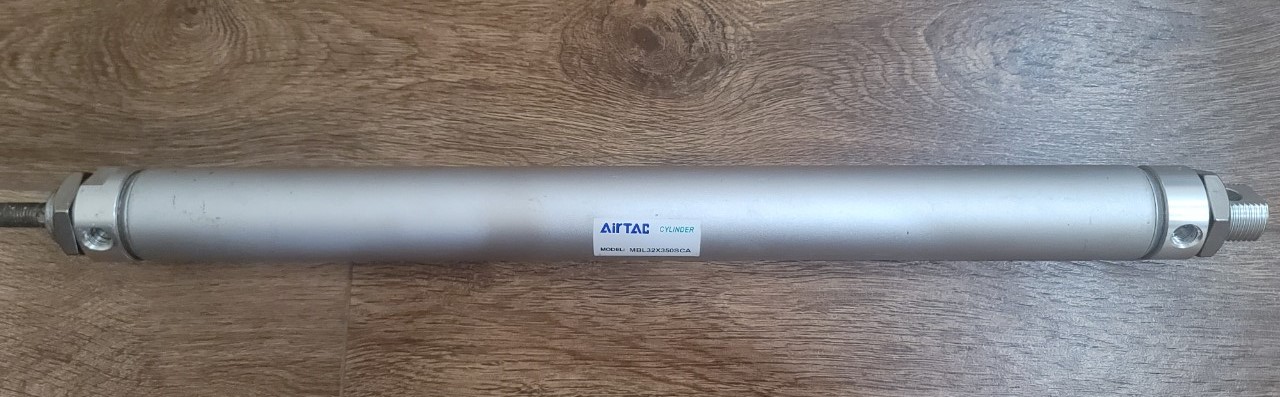

Dòng xi lanh tròn MBL của Airtac là series Mini Cylinder Aluminum Barrel (xi lanh mini thân nhôm), thiết kế tròn compact, double acting. Đây là dòng xi lanh tròn phổ biến, giá tốt, dùng cho các ứng dụng cần hành trình ngắn đến trung bình.

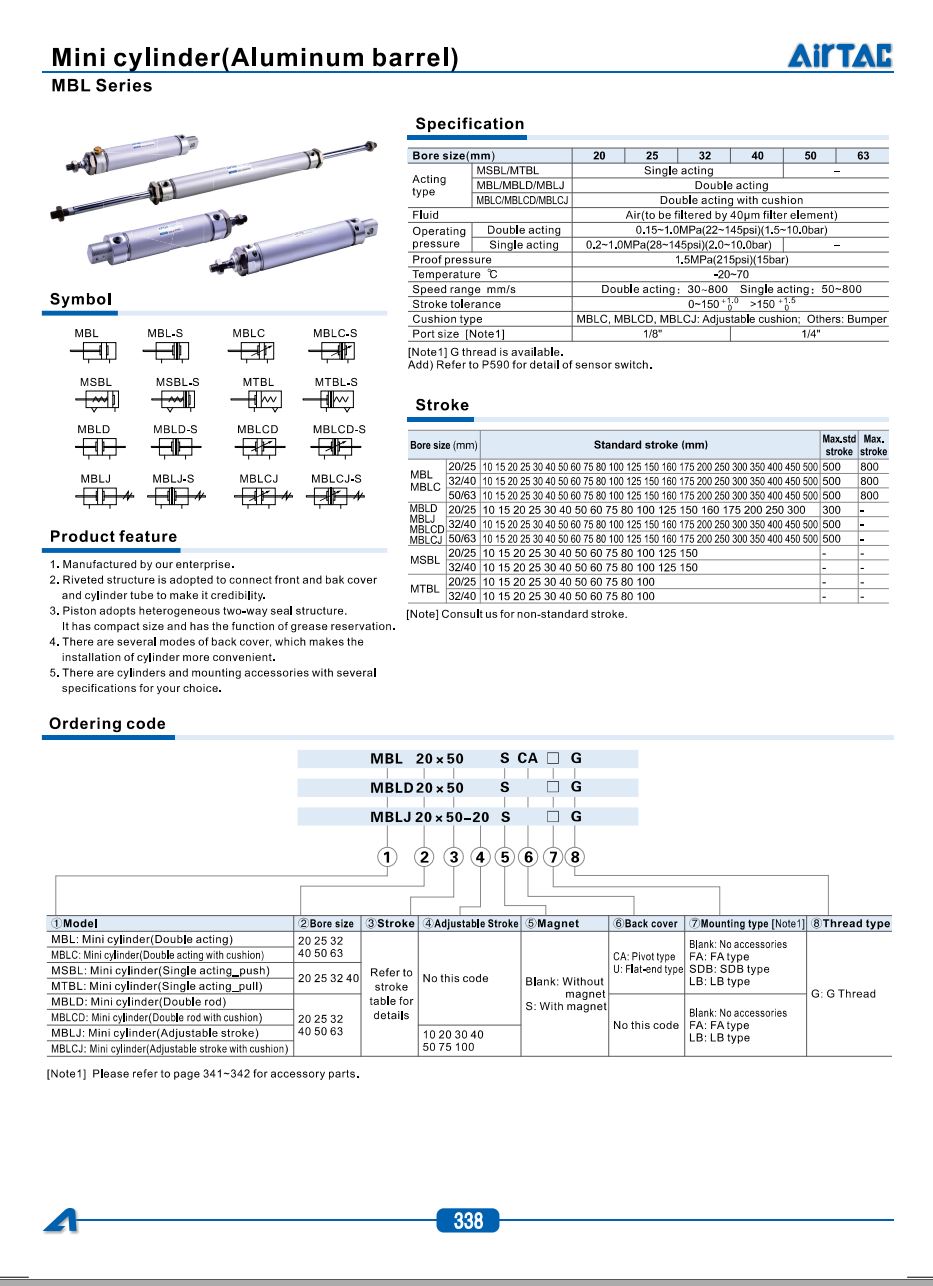

Phân tích mã cơ bản MBL
- MBL: Series Mini Cylinder (Double acting, thân nhôm).
- Bore: Đường kính piston (20 / 25 / 32 / 40 / 50 / 63 mm).
- × [Stroke]: Hành trình mm (thường 10 ~ 300 mm).
- S: Có nam châm (with magnet).
- U / CA: Loại nắp sau (U = Flat-end, CA = Pivot type).
Ví dụ:
- MBL32×100S = Bore 32mm, stroke 100mm, có nam châm.

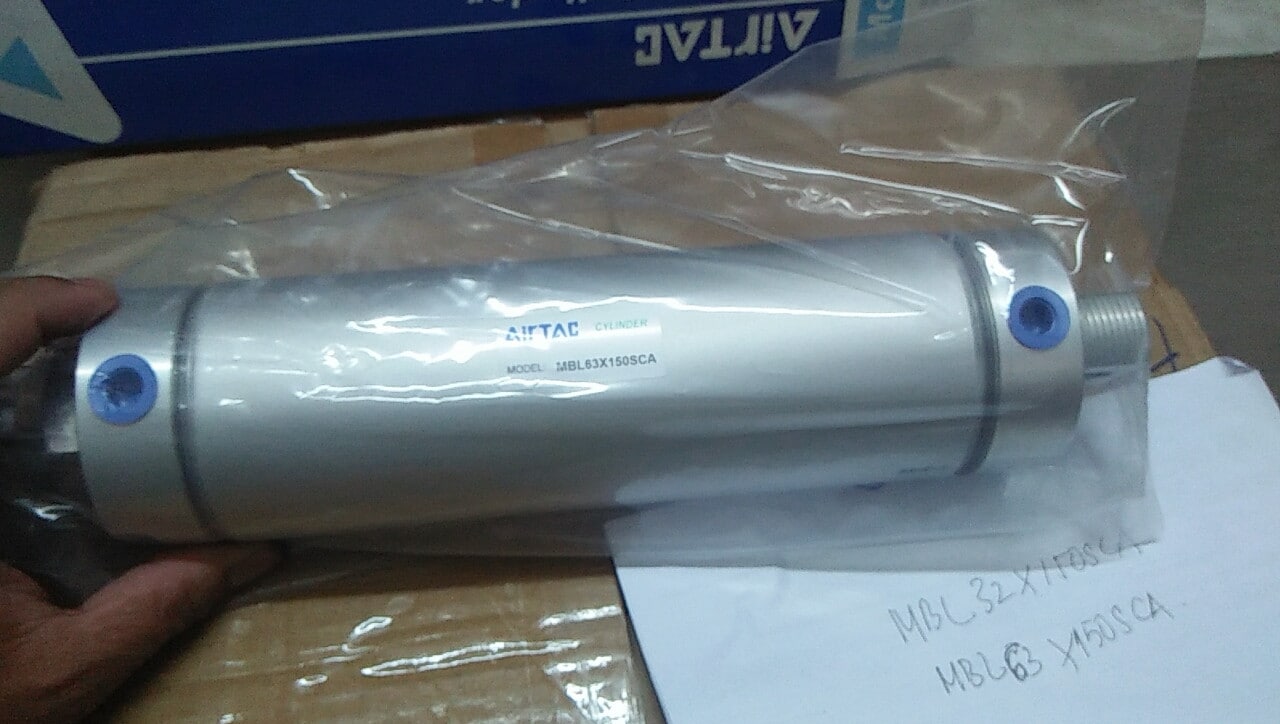

- MBL40×150SCA = Bore 40mm, stroke 150mm, pivot type, có nam châm.

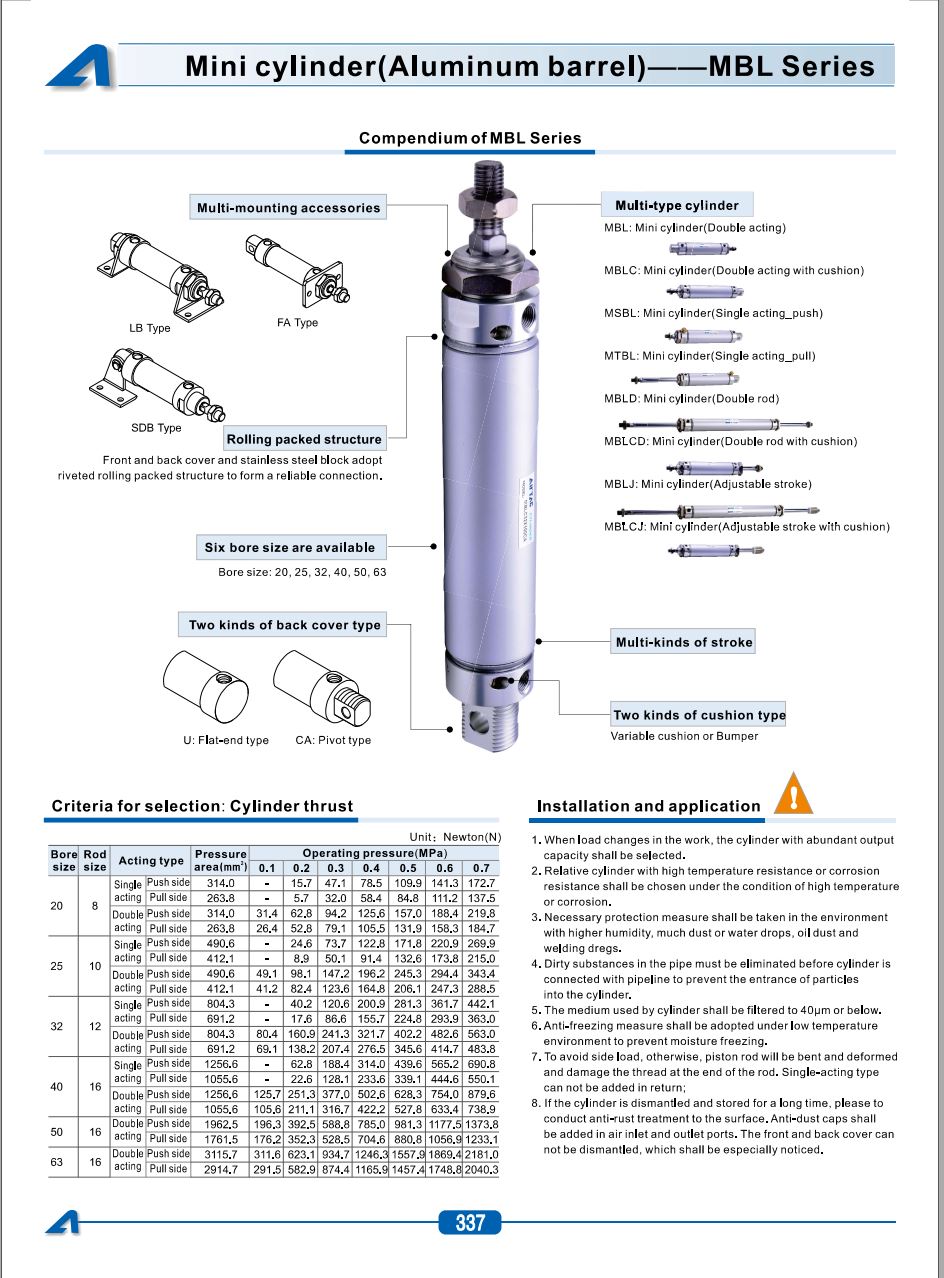

Đặc điểm chính của dòng MBL
- Kiểu hoạt động: Double acting.
- Tiêu chuẩn: Riveted structure (thân nhôm).
- Áp suất: 0.1 ~ 1.0 MPa.
- Nhiệt độ: -5°C ~ +70°C.
- Ưu điểm:
- Thân nhôm nhẹ, giá thành rẻ.
- Nhiều lựa chọn nắp sau (U/CA).
- Hành trình linh hoạt.
- Dễ lắp cảm biến.
- Phù hợp máy móc tự động hóa, kẹp, đẩy.
Các mã thông dụng nhất
Bore 20–25mm MBL20×50S, MBL20×100S, MBL25×50S, MBL25×100S
Bore 32mm MBL32×50S, MBL32×75S, MBL32×100S, MBL32×150S, MBL32×200S
Bore 40mm MBL40×50S, MBL40×100S, MBL40×150S, MBL40×200S
Bore 50–63mm MBL50×100S, MBL50×150S, MBL63×100S, MBL63×150S, MBL63×200S
Tóm tắt
- Dòng MBL là xi lanh tròn mini thân nhôm, bore từ 20~63mm, giá rẻ, lắp đặt dễ.
- Phù hợp ứng dụng tải nhẹ-trung bình, hành trình ngắn-trung.
LIÊN HỆ ĐỂ ĐƯỢC TƯ VẤN MIỄN PHÍ :
0902 747 188 - 0938 616 002 : kd.hoaiduc@gmail.com
