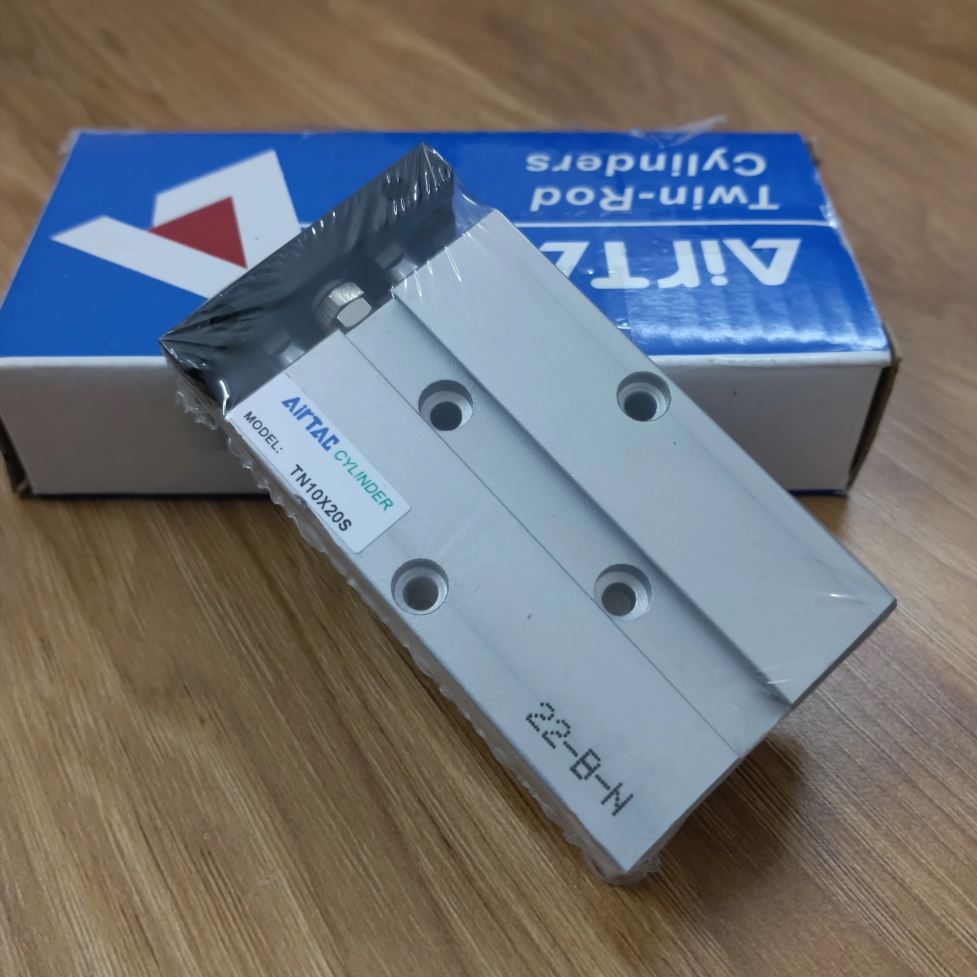

Xylanh trượt airtac TN series

0 VNĐ

Thuộc dòng xi lanh trượt (slide cylinder) có khả năng chống xoay cực tốt và chịu tải bên (lateral load) cao. Đây là dòng rất phổ biến trong tự động hóa, dùng để kẹp, đẩy, định vị chính xác.

Đặt hàng Tư vấn

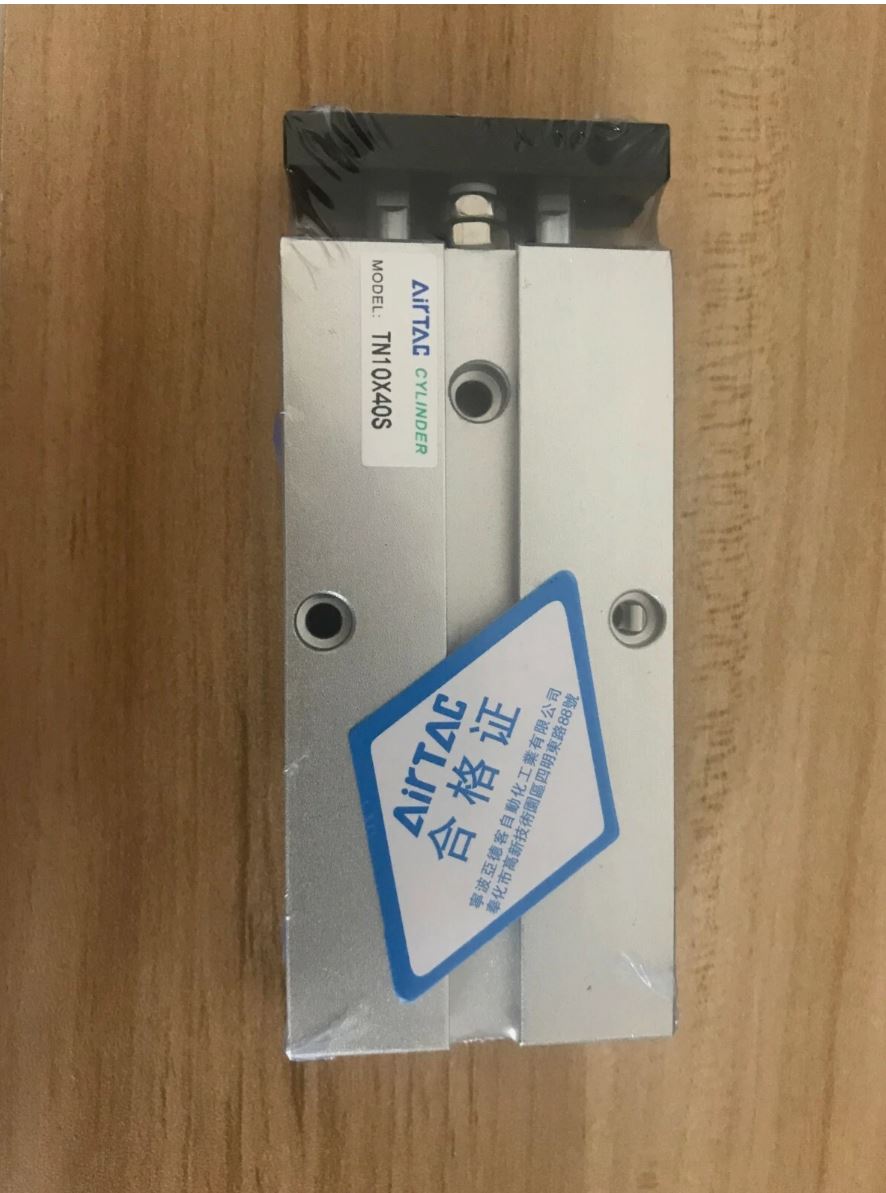

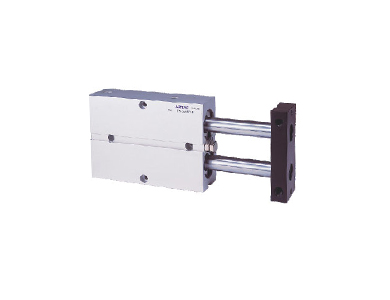

Dòng xi lanh trượt TN của Airtac là series Twin-Rod Cylinder (xi lanh đôi ty dẫn hướng), thuộc dòng xi lanh trượt (slide cylinder) có khả năng chống xoay cực tốt và chịu tải bên (lateral load) cao. Đây là dòng rất phổ biến trong tự động hóa, dùng để kẹp, đẩy, định vị chính xác.

Phân tích mã cơ bản TN

TN: Series Twin-Rod Slide Cylinder (Double acting).
Bore: Đường kính piston (10 / 16 / 20 / 25 / 32 mm).
× [Stroke]: Hành trình mm (thường 10 ~ 200 mm).
S: Có nam châm (with magnet) → khuyến khích chọn.
Thread: M5 (bore nhỏ), PT (bore lớn).

Ví dụ:

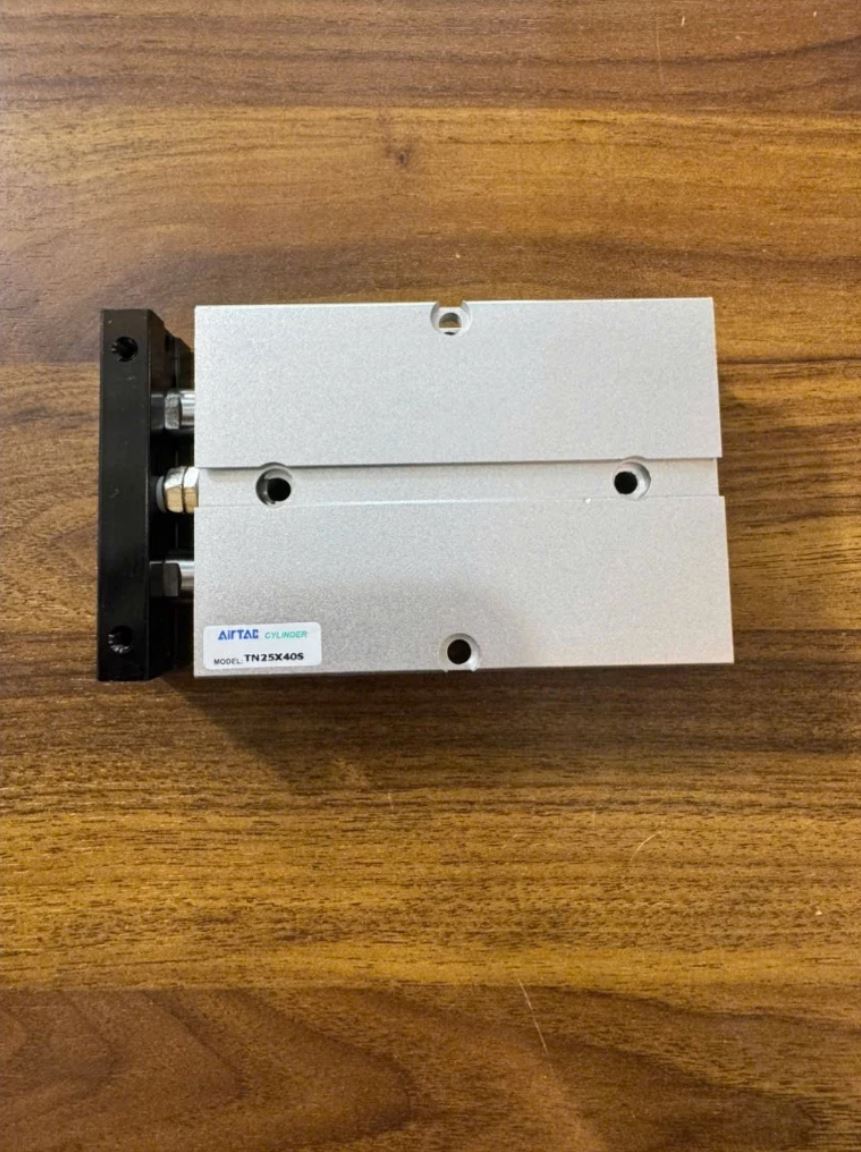

TN25×50S = Bore 25mm, stroke 50mm, có nam châm.
TN32×100S = Bore 32mm, stroke 100mm, có nam châm.

Đặc điểm chính của dòng TN

Kiểu hoạt động: Double acting.
Tiêu chuẩn: Enterprise standard (Airtac).
Áp suất làm việc: 0.1 ~ 1.0 MPa (1 ~ 10 Bar).
Nhiệt độ: -5°C ~ +70°C.
Ưu điểm nổi bật:
- Chống xoay cực tốt nhờ 2 ty dẫn hướng.
- Chịu tải bên (lateral load) cao.
- Độ chính xác di chuyển cao, ít rung lắc.
- Có rãnh lắp cảm biến.
- Thiết kế compact, dễ lắp đặt từ nhiều hướng.
Nhược điểm: Bore size tối đa chỉ 32mm, phù hợp tải nhẹ-trung bình.

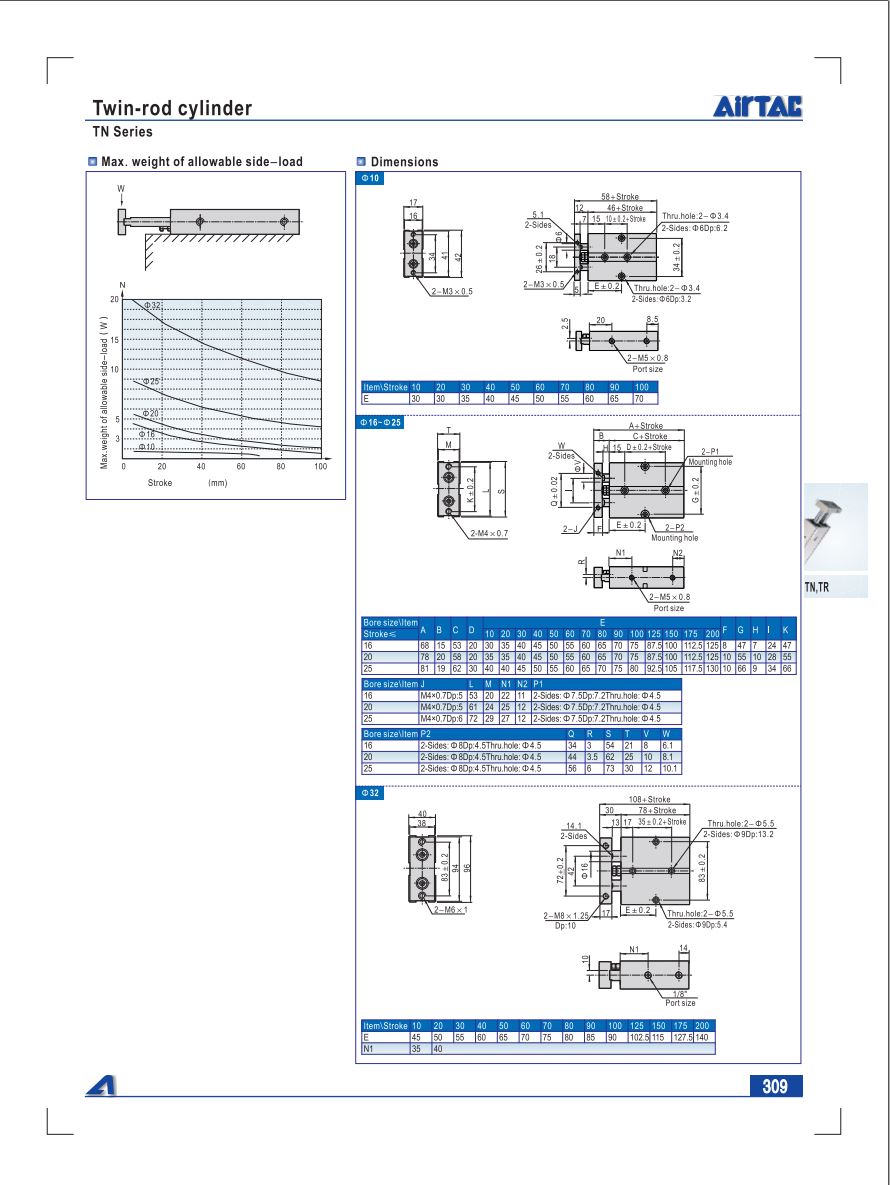

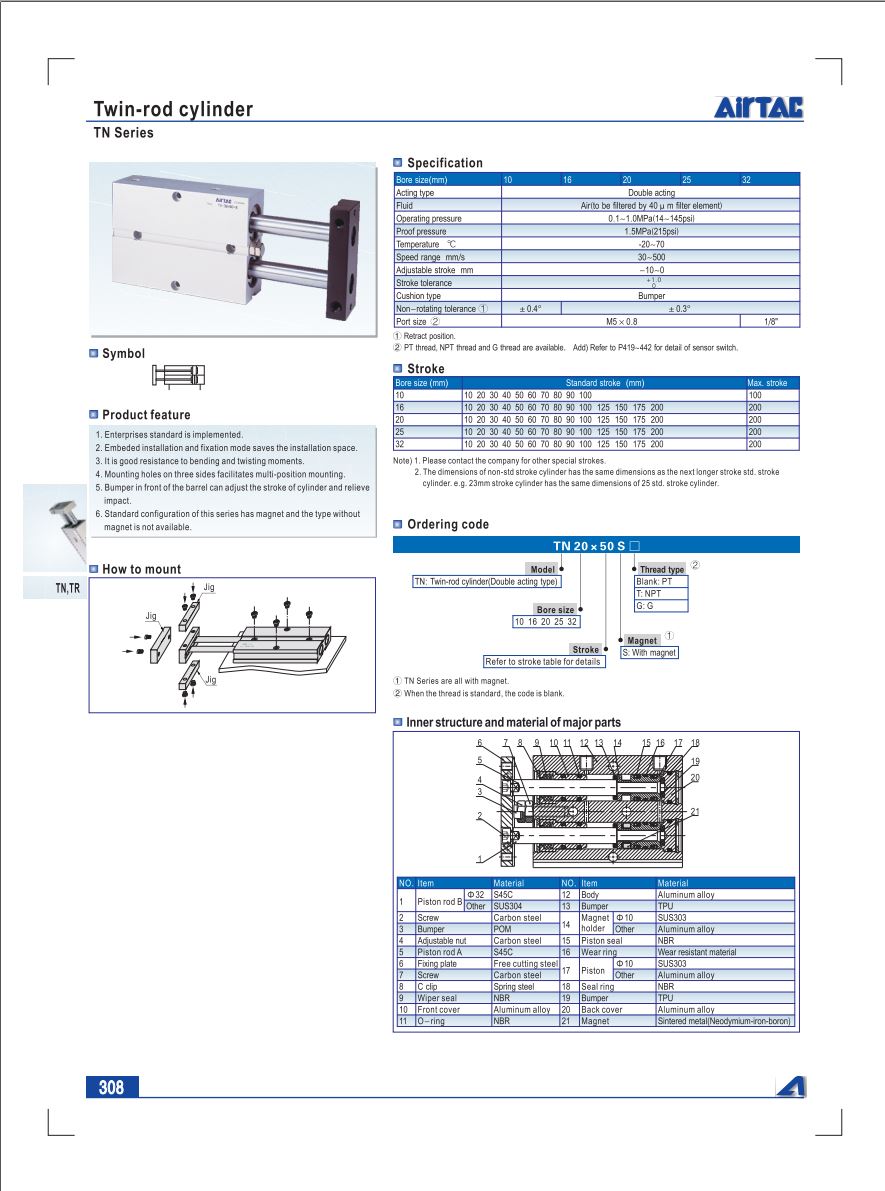

Cấu trúc mã chi tiết (Ordering Code)

TN [Bore] × [Stroke] [S] [Options]

Biến thể phổ biến:

TND: Double acting (mặc định).
Có phiên bản TR (cùng series nhưng bore nhỏ hơn).

Các mã thông dụng nhất

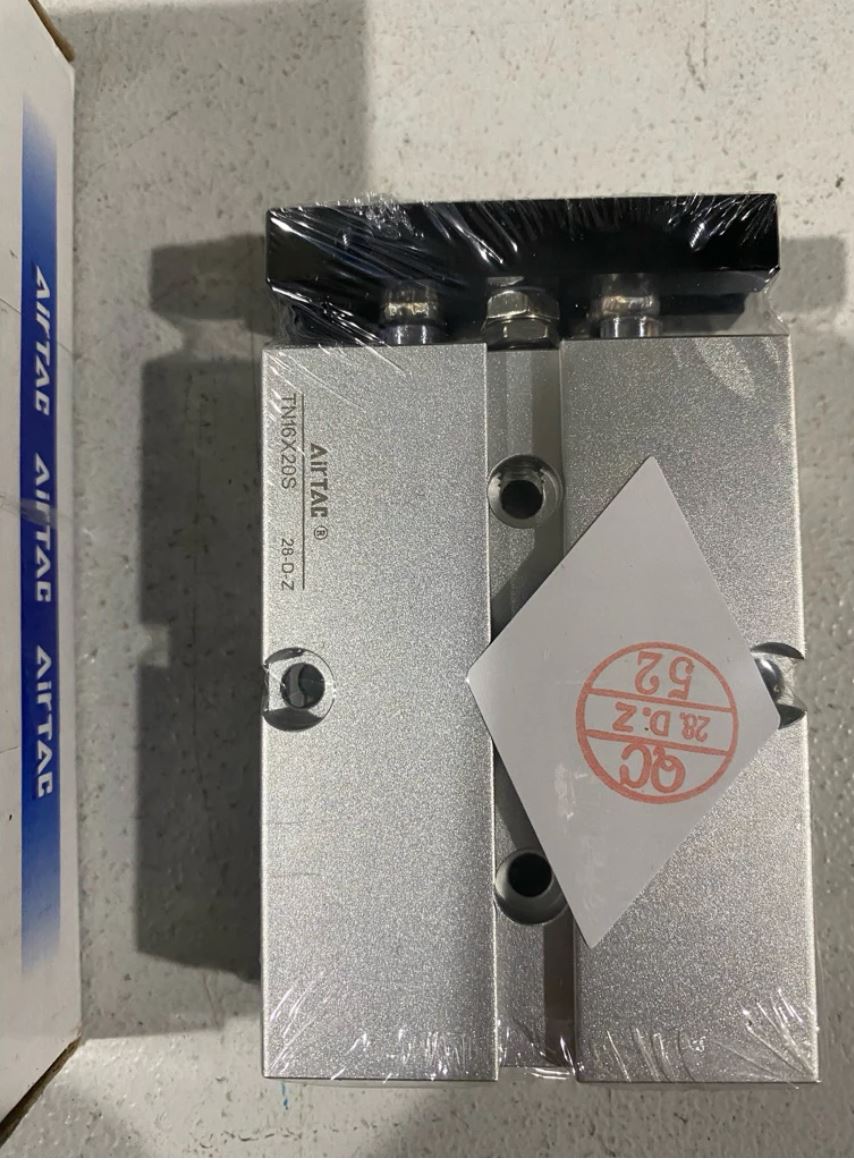

Bore 16mm TN16×10S, TN16×20S, TN16×30S, TN16×50S, TN16×75S, TN16×100S

Bore 20mm TN20×20S, TN20×30S, TN20×40S, TN20×50S, TN20×75S, TN20×100S, TN20×125S

Bore 25mm TN25×20S, TN25×30S, TN25×40S, TN25×50S, TN25×75S, TN25×100S, TN25×150S

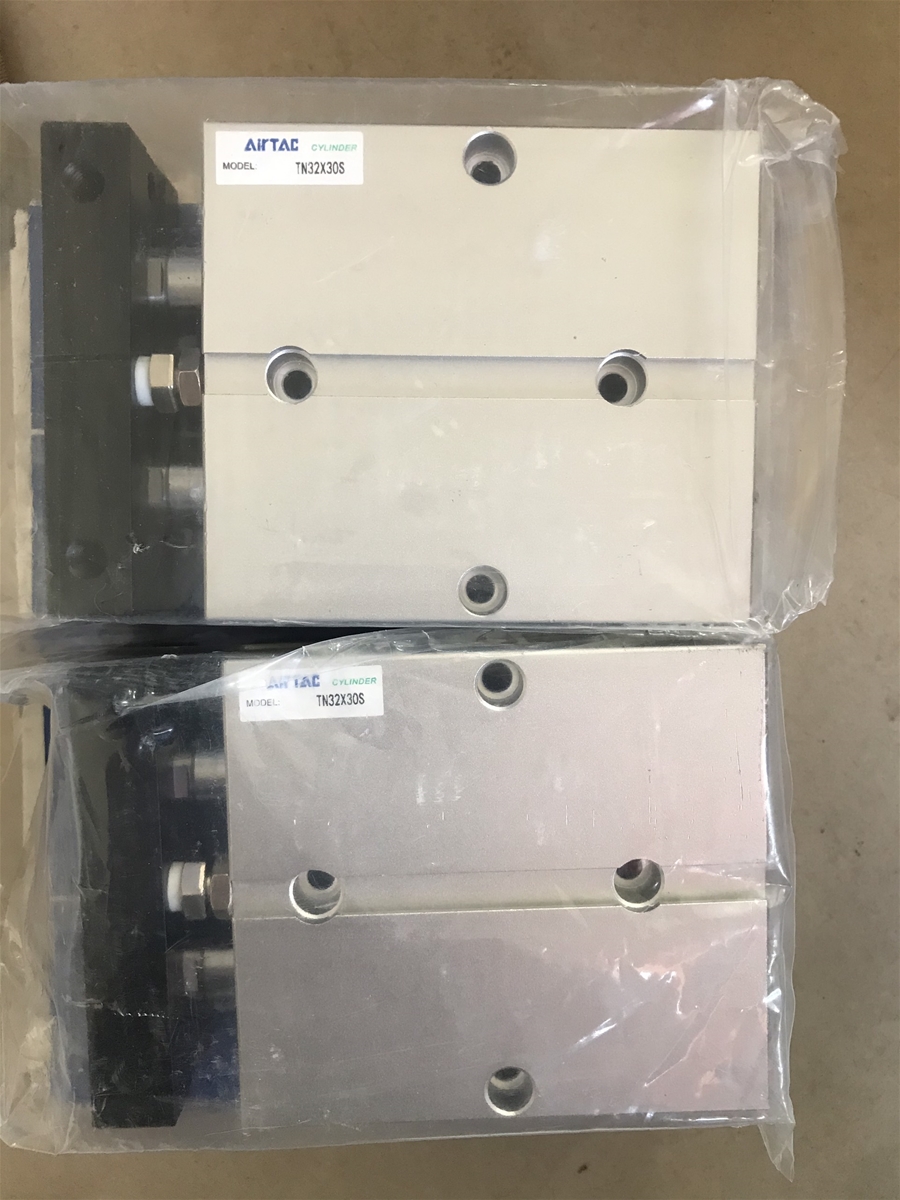

Bore 32mm TN32×25S, TN32×40S, TN32×50S, TN32×75S, TN32×100S, TN32×125S, TN32×150S, TN32×200S

Tóm tắt

Dòng TN là xi lanh trượt đôi ty, chuyên dùng khi cần chống xoay và chịu lực bên tốt.
Bore size: 10 ~ 32 mm.
Hành trình không chuẩn vẫn đặt được.

So sánh chi tiết TN vs TCL vs TCM (Airtac)

Dưới đây là bảng so sánh rõ ràng ba dòng xi lanh trượt (guided cylinder) phổ biến của Airtac:

Tiêu chí	TN Series (Twin-Rod)	TCL Series (Tri-Rod)	TCM Series (Tri-Rod)	Nhận xét
Số ty	2 ty (Twin rod)	3 ty (Tri-rod)	3 ty (Tri-rod)	TN ít ty hơn
Bore size	10, 16, 20, 25, 32 mm	32, 40, 50, 63, 80, 100 mm	20, 25, 32, 40, 50, 63, 80, 100 mm	TN bore nhỏ, TCL/TCM bore lớn hơn
Hành trình	10 ~ 200 mm	10 ~ 300 mm	10 ~ 300 mm	TCL/TCM dài hơn
Chịu tải bên	Tốt	Rất tốt	Rất tốt	TCL/TCM mạnh hơn
Chống xoay	Tốt	Xuất sắc	Xuất sắc	TCL/TCM nhỉnh hơn
Độ chính xác	Cao	Cao nhất	Cao	TCL tốt nhất
Kích thước	Compact, nhẹ	Lớn hơn, chắc chắn	Trung bình	TN nhỏ gọn nhất
Trọng lượng	Nhẹ	Nặng hơn	Trung bình	TN nhẹ nhất
Ứng dụng	Kẹp nhẹ, đẩy chính xác, không gian hẹp	Tải nặng, hành trình dài, chịu lực bên cao	Tải trung bình-nặng, cân bằng	TN cho tải nhẹ, TCL/TCM cho tải nặng
Giá thành	Rẻ nhất	Cao nhất	Trung bình	TN tiết kiệm
Mounting	Linh hoạt	Linh hoạt	Linh hoạt	Tương đương

Tóm tắt khi nào chọn dòng nào?

Chọn TN khi:
- Bore nhỏ (≤32mm).
- Tải nhẹ - trung bình.
- Cần compact, giá rẻ, chống xoay tốt.
- Ứng dụng kẹp, đẩy ngắn, không gian hạn chế.
Chọn TCL khi:
- Bore lớn (32~100mm).
- Tải nặng, hành trình dài.
- Cần chống xoay và chịu lực bên cực mạnh.
- Ứng dụng công nghiệp nặng (máy đóng gói, chuyển vị chính xác).
Chọn TCM khi:
- Bore trung bình đến lớn.
- Cần cân bằng giữa kích thước và khả năng chịu tải.
- Giá phải chăng hơn TCL nhưng vẫn mạnh.
