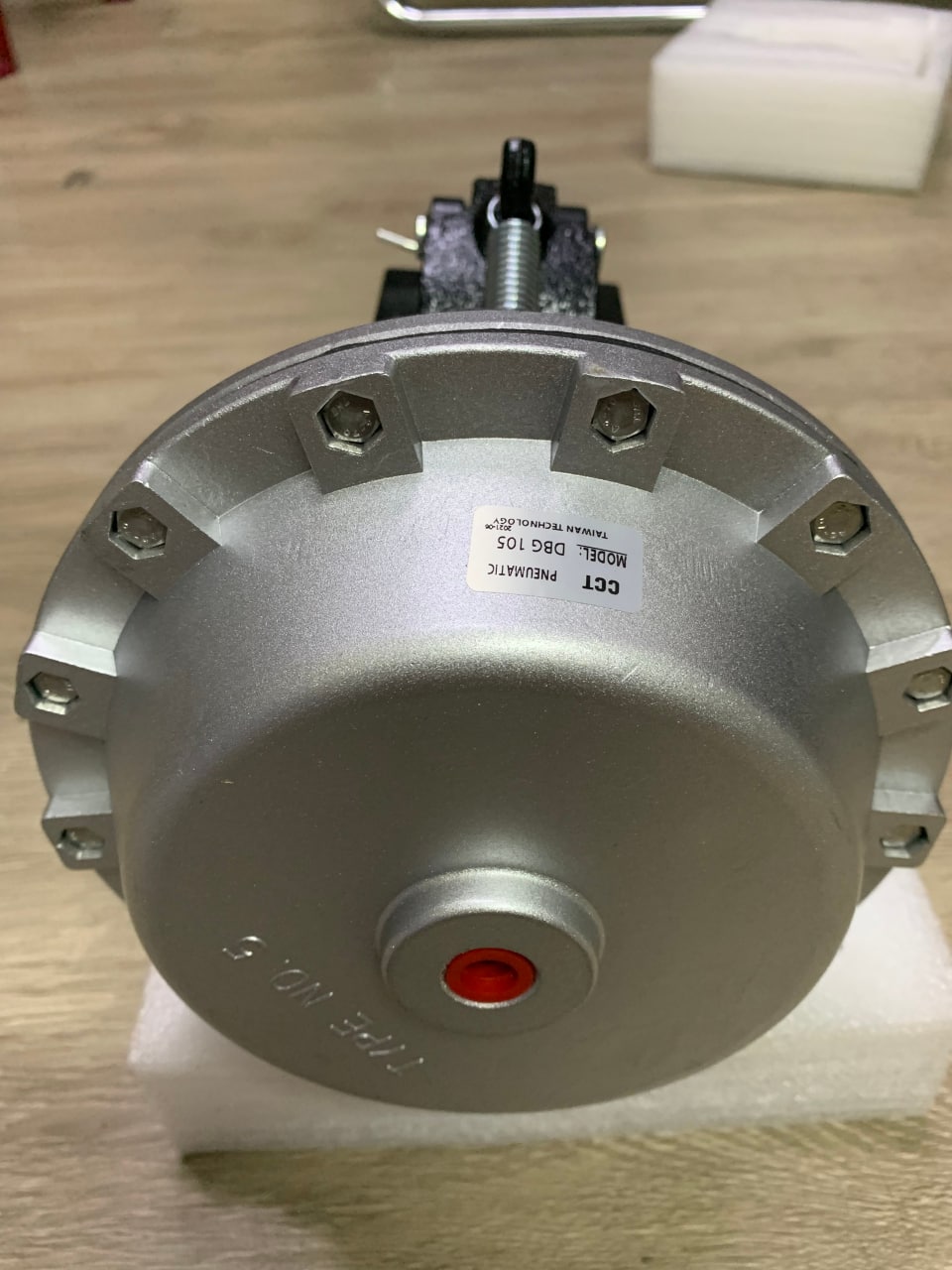

Phanh khí nén Niika DBG 204, 205

0 VNĐ

PHANH KHÍ NÉN DBG 204, 205 - Hãng sản xuất : NIKA - TAIWAN

Thông số kỹ thuật Phanh khí nén (Vertical Pneumatic Disc Brake) hãng NIIKA (Taiwan) – Dòng DBG-204 & DBG-205

Hãng sản xuất: NIIKA (Taiwan)
Loại: Phanh đĩa khí nén lắp dọc (Vertical Mounting) – Dòng 20mm
Cơ chế: Air applied – Spring released (khí nén tác động, lò xo nhả)
Ứng dụng: Kiểm soát lực căng cuộn (tension control), phanh cuộn giấy, máy in flexo, máy cắt, máy cuốn, máy rút dây, máy cán thép, máy đóng gói, thiết bị công nghiệp tải nặng...
Đặc điểm nổi bật:
- Thiết kế lắp đứng, tiết kiệm không gian.
- Tản nhiệt nhanh, chịu nhiệt cao, chống nước/bụi.
- Má phanh không amiăng (asbestos-free), dễ thay.
- Thiết kế chuyên dụng cho đĩa dày 20mm.
- Có phiên bản Left (L) và Right (R) – phải ghi rõ khi đặt hàng.
- Áp suất khí nén tối đa: 7 kg/cm² (0.7 MPa).
Công thức mô-men phanh: Torque (kgf·m) = Lực phanh (kgf) × Bán kính đĩa hiệu quả (m)

Dòng DBG-20x (204/205) dùng chuyên cho đĩa dày 20mm – chịu lực và tản nhiệt tốt hơn dòng 10mm.
Lực phanh của dòng DBG (Vertical) nhỏ hơn khoảng 2 lần so với dòng DBH (Horizontal) do tỷ số nén thấp hơn.
Torque ban đầu của phanh mới thường thấp hơn 30-50% so với catalog (cần chạy rà để đạt giá trị chuẩn).
Nên lắp van điều áp (regulator) + bộ lọc khí + bộ bôi trơn để kiểm soát chính xác lực phanh.
Có thể lắp nhiều caliper trên cùng một đĩa để tăng mô-men xoắn.

Khuyến nghị chọn model:

DBG-204 (6 kg): Cân bằng giữa kích thước – trọng lượng – lực phanh, phù hợp hầu hết hệ thống trung bình - lớn.
DBG-205 (6.5 kg): Cần lực phanh mạnh nhất, hệ thống tải nặng, tốc độ cao hoặc chạy liên tục.

Bảng so sánh tổng hợp DBG-103 / 104 / 105 / 204 / 205

Thông số	DBG-103	DBG-104	DBG-105	DBG-204	DBG-205
Độ dày đĩa	10 mm	10 mm	10 mm	20 mm	20 mm
Đường kính đĩa tối thiểu	≥ 200 mm	≥ 200 mm	≥ 200 mm	≥ 200 mm	≥ 200 mm
Tỷ số nén	0.74	0.74	0.74	0.74	0.74
Trọng lượng	5 kg	5.5 kg	6 kg	6 kg	6.5 kg
Kích thước X	~5 mm	18 mm	36 mm	~25 mm	~45 mm
Kích thước Y	~145 mm	145 mm	160 mm	~160 mm	~175 mm
Kích thước ØZ	118 mm	142 mm	177 mm	142 mm	177 mm
Mô-men phanh	Thấp nhất	Trung bình	Cao	Trung bình - Cao	Cao nhất
Ứng dụng khuyến nghị	Hệ thống nhỏ	Hệ thống trung bình	Trung bình - lớn (10mm)	Trung bình - lớn (20mm)	Tải nặng, chạy liên tục

Dòng 10mm (103/104/105): Phù hợp hệ thống thông thường, đĩa mỏng, chi phí thấp hơn.
Dòng 20mm (204/205): Chịu tải và nhiệt tốt hơn, dùng cho hệ thống tải nặng, tốc độ cao.
DBG-103: Nhỏ gọn, nhẹ nhất, tiết kiệm không gian.
DBG-104: Phổ biến nhất, cân bằng tốt.
DBG-105 / DBG-205: Lực phanh mạnh nhất trong từng dòng.

DBH: Phanh lắp ngang (Horizontal Mounting) – Lực phanh mạnh hơn.
DBG: Phanh lắp dọc (Vertical Mounting) – Tiết kiệm không gian, lực phanh nhỏ hơn.
Cả hai đều: Air applied – Spring released, áp suất max 7 kg/cm², má phanh không amiăng, Left/Right.

Thông số	DBH (Horizontal)	DBG (Vertical)	Nhận xét
Tỷ số nén (Compression Ratio)	1.83	0.74	DBH mạnh gấp ~2.5 lần DBG
Lực phanh / Mô-men xoắn	Mạnh hơn nhiều	Nhỏ hơn	DBH phù hợp tải nặng, tốc độ cao
Kiểu lắp đặt	Ngang (Horizontal)	Dọc (Vertical)	DBG tiết kiệm không gian hơn
Độ dày đĩa	10mm (103-105) / 20mm (204-205)	10mm (103-105) / 20mm (204-205)	Giống nhau
Trọng lượng	Nặng hơn (8 – 9.5 kg)	Nhẹ hơn (5 – 6.5 kg)	DBG dễ lắp đặt
Kích thước tổng thể	Lớn hơn	Nhỏ gọn hơn	DBG phù hợp vị trí hẹp

Model	Trọng lượng	Tỷ số nén	Mô-men phanh	Ứng dụng khuyến nghị
DBH-103	8 kg	1.83	Thấp	Hệ thống nhỏ (Horizontal)
DBG-103	5 kg	0.74	Thấp hơn	Hệ thống nhỏ, tiết kiệm không gian
DBH-104	8.5 kg	1.83	Trung bình	Phổ biến nhất – Hệ thống trung bình
DBG-104	5.5 kg	0.74	Trung bình (nhỏ hơn)	Trung bình, lắp dọc
DBH-105	9 kg	1.83	Cao	Tải trung bình - lớn
DBG-105	6 kg	0.74	Cao (nhỏ hơn DBH)	Trung bình - lớn, không gian hẹp
DBH-204	9 kg	1.83	Trung bình - Cao	Tải nặng, đĩa 20mm (Horizontal)
DBG-204	6 kg	0.74	Trung bình	Tải nặng, đĩa 20mm, lắp dọc
DBH-205	9.5 kg	1.83	Cao nhất	Tải rất nặng, chạy liên tục
DBG-205	6.5 kg	0.74	Cao	Tải nặng, lắp đứng

Chọn DBH (Horizontal) khi:
- Cần lực phanh mạnh, tải nặng, tốc độ cao.
- Không gian cho phép lắp ngang.
- Hệ thống yêu cầu kiểm soát căng chặt (tension control cao).
Chọn DBG (Vertical) khi:
- Không gian lắp đặt hẹp, phải lắp đứng.
- Hệ thống tải trung bình, ưu tiên kích thước nhỏ gọn và trọng lượng nhẹ.
- Muốn tiết kiệm chi phí một phần.
